البطانة الداخلية للأمتعة ABS PC PP آلة بثق الألواح المجوفة متعددة الجدران على شكل قرص العسل

آلة بثق صفائح مجوفة متعددة الجدران من قرص العسل

المواد الخام المطبقة: PP، PC، ABS (متوفرة مواد بكر، مواد معاد تدويرها، مواد مملوءة ومواد معدلة)

تطبيق المنتج:

تستخدم على نطاق واسع في مجالات التعبئة والتغليف، والخدمات اللوجستية، والبناء، والإعلان، والبطانات الإلكترونية، والفواصل الصناعية، والبطانات الداخلية للأمتعة. تم تحسينها خصيصًا لمواد دعم صناعة الأمتعة، وتتميز صفائح قرص العسل المصنوعة من PP/PC/ABS المنتجة بواسطة هذا الخط بوزن خفيف للغاية، وامتصاص ممتاز للصدمات، ومقاومة للضغط، ومتانة عالية، ومرونة جيدة. إنها مواد أساسية احترافية لجميع أنواع الملحقات الداخلية للأمتعة، بما في ذلك البطانة الداخلية للأمتعة ذات الهيكل الصلب، ولوحة الدعم الداخلية لحقائب السفر، والبطانة العازلة لحقائب مستحضرات التجميل، والبطانة المقاومة للصدمات لحقائب الأدوات، والبطانة المشكلة للأمتعة. يمكن للصفائح أن تدعم شكل الأمتعة بفعالية، وتقاوم الضغط وأضرار الصدمات، وتقلل الوزن الإجمالي للأمتعة، وتحل مشاكل التشوه السهل ومقاومة الصدمات الضعيفة لمواد البطانة التقليدية للأمتعة.

1. تكوين الخط الكامل ومبدأ العمل

1.1 نظام تغذية تلقائي بالشفط

مزود بمنفاخ شفط، وقادوس تخزين المواد، وخط أنابيب نقل، ومستشعر مستوى المواد، وجهاز فلتر لإزالة الغبار. يحقق تغذية كمية تلقائية بالكامل لمواد PP و PC و ABS الخام. يبدأ النظام ويتوقف تلقائيًا وفقًا لمستوى المواد، مما يتجنب بفعالية تكسر المواد وتكتل المواد. يدعم النقل المختلط للماستر باتش، وحشو كربونات الكالسيوم، والمواد المضافة الوظيفية، مع تغذية مستقرة وتلوث غبار منخفض. النظام بأكمله مترابط مع المبثق الرئيسي لضمان عملية إنتاج متزامنة.

1.2 مبثق برغي مفرد SJ90 (المضيف الأساسي)

يعتمد قطر برغي Φ90 مم بنسبة طول إلى قطر 36:1. البرغي والأسطوانة مصنوعان من فولاذ سبائك 38CrMoAlA مع معالجة حرارية بالنيترة المتكاملة، ويتميزان بصلابة عالية ومقاومة للتآكل ومقاومة للتآكل. هيكل العادم المقسم يزيل بفعالية الرطوبة والشوائب المتطايرة في مواد PP و PC و ABS، مما يلغي عيوب الفقاعات والانهيار في صفائح قرص العسل.

مزود بمحرك رئيسي بتحويل التردد بقوة 75 كيلو واط ومخفض تروس صلب عالي التحمل، مما يحقق خرج طاقة مستقر وموفر للطاقة. نظام تحكم دقيق في درجة الحرارة متعدد الأقسام يتكيف مع متطلبات درجة حرارة التشكيل للمواد الخام المختلفة: 190-230 درجة مئوية لـ PP، 210-250 درجة مئوية لـ ABS، 240-285 درجة مئوية لـ PC، مع دقة تحكم في درجة الحرارة في حدود ±1 درجة مئوية.

متوافق مع مبدل شاشة هيدروليكي بدون توقف ومضخة قياس الذوبان. يحقق مبدل الشاشة استبدالًا سريعًا للشاشة دون إيقاف التشغيل لتصفية الشوائب في المواد المعاد تدويرها. تضخ مضخة الذوبان ضغط البثق بشكل مستقر، وتضمن تفريغًا موحدًا لصهيرات PP و PC و ABS، وتضمن سمك جدار ثابت لأضلاع شبكة قرص العسل.

مزود برأس بثق خاص لقرص العسل متعدد الأغراض. قناة التدفق الداخلية المحسنة تتكيف مع صهيرات PP منخفضة اللزوجة، و ABS متوسطة اللزوجة، و PC عالية اللزوجة. يمكن تشكيل هيكل قرص العسل المربع بثبات عن طريق الضبط الدقيق لمعلمات العملية، ويمكن تبديل مواصفات قرص العسل المختلفة بسرعة.

1.3 طاولة معايرة تبريد بالشفط بطول 3000 مم

يبلغ طول التبريد والتشكيل الفعال الإجمالي 3 أمتار، مع إطار من الصلب الكربوني مطلي بالرش ومنصة تشكيل من الفولاذ المقاوم للصدأ. تم تصميمه بكبائن شفط مستقلة مقسمة ونظام تبريد مياه دائري مغلق. بعد بثقها من رأس البثق، يتم امتصاص صفائح قرص العسل عالية الحرارة بإحكام على سطح التشكيل من خلال ضغط الشفط السلبي، ويتم تبريدها وتشكيلها بسرعة وبشكل متساوٍ عن طريق المياه الدائرة.

يمكن تعديل درجة الشفط وتدفق دوران المياه بشكل مستقل في أقسام، مما يحل تمامًا مشاكل التواء الصفائح، وانهيار الشبكة، وعدم استواء السطح أثناء عملية تشكيل المواد المتعددة PP و PC و ABS. يضمن أن تجويف قرص العسل ممتلئ ومنتظم وثابت في الحجم.

1.4 آلة سحب بطول 1500 مم

يبلغ طول الإمساك والسحب الفعال 1.5 متر، ويعتمد هيكل إمساك مطاطي مزدوج الصف علوي وسفلي. يضمن المسار المطاطي الواسع المقاوم للتآكل توزيعًا موحدًا للإجهاد على سطح الصف دون سحق أو خدش هيكل قرص العسل. مزود بنظام تنظيم سرعة تحويل تردد مستقل، وتتم مزامنة سرعة التشغيل مع المبثق الرئيسي وآلة القطع.

فجوة المسارات العلوية والسفلية قابلة للتعديل كهربائيًا، وتتكيف مع إنتاج صفائح قرص العسل بسماكات متعددة. يوفر قوة سحب ثابتة ومستمرة لضمان سمك صفائح موحد وسرعة خط إنتاج متسقة، وتجنب تمدد الصفائح وتشوهها.

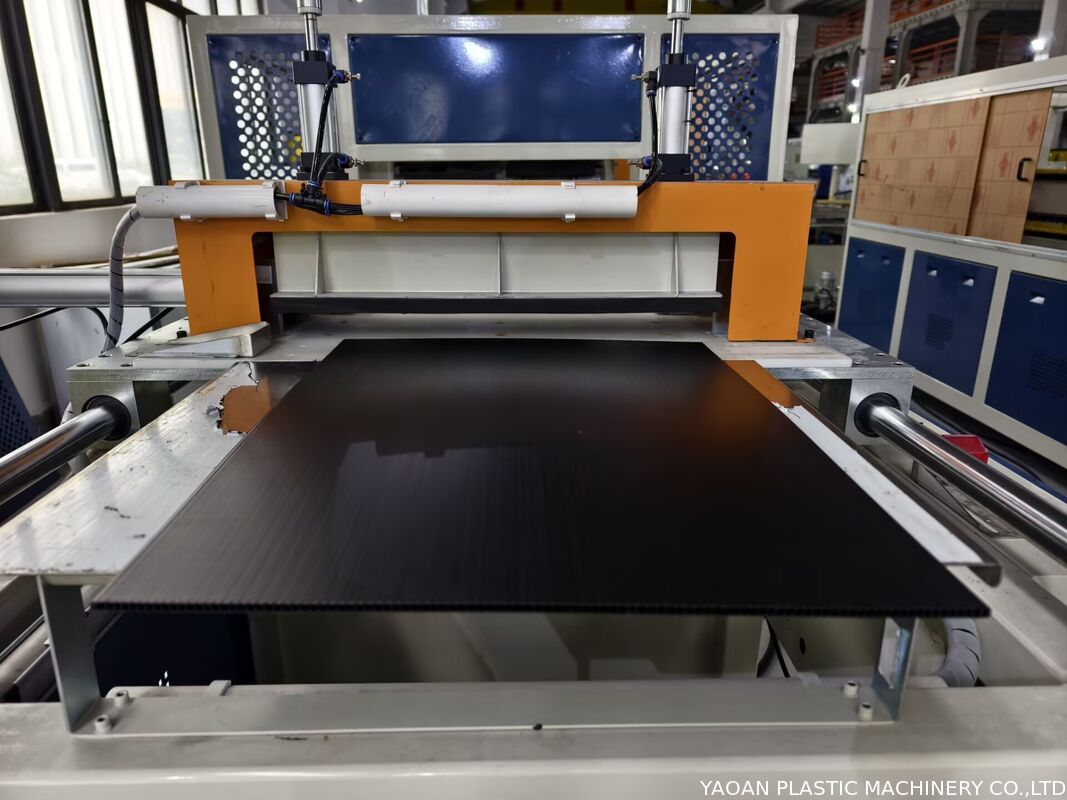

1.5 آلة قطع بالمنشار

تعتمد تقنية القطع المتابعة عالية السرعة، مما يحقق القطع الطائر عبر الإنترنت بدون توقف. مزود بشفرات تشذيب جانبية لإزالة النتوءات على جانبي الصفائح تلقائيًا. يتم تعيين طول القطع بذكاء بواسطة PLC، مع خطأ دقة قطع في حدود ±1 مم.

وهي متوافقة مع متطلبات القطع لصفائح قرص العسل من PP و PC و ABS بسماكات وعرض مختلفة. قسم القطع مسطح وناعم بدون نتوءات. مزود برف تعليق بسيط، يمكن للصفائح النهائية الانزلاق والتكديس تلقائيًا لسهولة التجميع.

2. المعلمات الفنية الإجمالية

• المواد المطبقة: PP، PC، ABS (مواد بكر/معاد تدويرها/مملوءة/معدلة)
• طراز المبثق الرئيسي: SJ90، L/D=28:1
• قوة المحرك الرئيسي: 55 كيلو واط (تحكم بتحويل التردد)
• قدرة الإنتاج: 80-150 كجم/ساعة
• مواصفات طاولة التبريد: طاولة معايرة تبريد بالماء بالشفط بطول 3000 مم
• مواصفات السحب: آلة سحب بطول 1500 مم
• دقة القطع: ±1 مم
• نطاق سمك المنتج: 2-12 مم
• نظام التحكم: تحكم ربط مركزي كامل بخط PLC، بدء وإيقاف بزر واحد

3. مزايا المعدات الأساسية

• توافق المواد المتعددة: خط واحد يدعم إنتاج صفائح قرص العسل من PP و PC و ABS، مع تطبيق واسع واستخدام عالي للمعدات.
• جودة تشكيل مستقرة: تصميم محسّن للبرغي وقناة تدفق رأس البثق، متوافق مع نظام المعايرة بالشفط والسحب المتزامن، يضمن سطح صفائح مسطح وهيكل قرص عسل منتظم.
• أتمتة عالية: التغذية التلقائية، والبثق بضغط ثابت، والسحب المتزامن، والقطع الدقيق بطول ثابت يحقق إنتاجًا مستمرًا وغير مراقب بكفاءة.
• فعالية التكلفة: يدعم المواد المعاد تدويرها والإنتاج عالي الحشو، مما يقلل تكاليف الإنتاج بفعالية؛ تصميم موفر للطاقة بتحويل التردد يقلل استهلاك الطاقة.

4. أجهزة مساعدة اختيارية

• وحدة تبريد صناعية مستقلة
• آلة تكديس تلقائية
• نظام تجفيف المواد (خاص بمعالجة مواد PC الخام)

اختيار YAOAN يعني قيمة تتجاوز المعدات نفسها

التعبئةضمان الجودة: تضمن سلسلة التحكم الصارمة في العملية أن نفاذية ضوء غطاء المصباح ≥88%، وتفاوتات الأبعاد الدقيقة، وخصائص ممتازة مضادة للاصفرار، مما يساعدك على اجتياز شهادات الجودة الصناعية بسهولة.تخصيص مرن: قادر على إنتاج أنابيب دائرية وأغطية مصابيح ذات أشكال خاصة أو أنابيب مخططة بأقطار تتراوح من Φ20 مم إلى Φ300 مم وسماكات من 0.5 مم إلى 5 مم، مما يلبي الاحتياجات المتنوعة في الإضاءة والسيارات ومواد البناء والمجالات الأخرى.
التعبئةمن المواد الخام عالية الجودة إلى أغطية المصابيح الرائعة، يمكّن خط بثق أغطية مصابيح PC من YAOAN منتجاتك من إضاءة تطبيقات لا حصر لها بـحرفية دقيقة، وأداء موثوق، وإنتاج فعال
التعبئةاختر YAOAN، اختر الاحترافية والثقة!التعبئة والشحن
التعبئةفيلم بلاستيكي + فيلم مطاطي + صندوق خشبي + عامل تجفيف.التسليم
حوالي 120 يومًا (جميع الأجزاء جديدة)الشحننقوم بوضع وتثبيت الآلات بشكل جيد في الحاوية ونتحقق بعناية قبل إغلاق الحاوية لضمان أن كل شيء على ما يرام للشحن. (استخدام سلك فولاذي لتثبيت الآلة وعامل التجفيف).
نهتم بكل نقطة حتى يتمكن عملاؤنا من استلام الآلات في حالة مثالية.

ما هو نظام خدمتنا؟

ج. إبقاء العملاء على اطلاع بحالة الإنتاج؛

س 2: ما هي الحزمة التي تستخدمها للآلة؟
ج 2: طلاء الآلة بزيت مضاد للتآكل، ثم تغطيتها بفيلم بلاستيكي، ثم تعبئتها في صندوق خشبي أو تثبيتها على منصة خشبية حسب متطلبات العملاء، أو تحميلها في حاوية مع تغليف فيلم. بعد تثبيت جميع الآلات، سنستخدم عامل تجفيف للحفاظ على جفاف الحاوية من الداخل.

س 3: هل لديك دليل تعليمات لتوجيهنا إذا اشتريت الآلة؟

ج 3: نعم، نوفر دليل مستخدم مفصل للرجوع إليه. يرجى قراءته بعناية للتوجيه. إذا كانت هناك مشكلة لا تزال لا يمكن حلها، يرجى الاتصال بنا، نحن على استعداد لمساعدتك في أي وقت.

س 4: ما هي خدمتك للعملاء في الخارج؟

ج 4: نقدم خدمة مثالية في الخارج. سنرسل مهندسين إلى الخارج لتركيب الآلة وتشغيلها وتوجيه الإنتاج التجريبي، وكذلك تدريب عمال المشتري. ونحن على استعداد لتقديم الدعم الفني في أي وقت.
