آلة تصنيع الألواح على شكل قرص العسل للأمتعة، خط بثق البطانة الداخلية للحافظات الصلبة

آلة بثق صفائح مجوفة متعددة الجدران من قرص العسل

المواد الخام المطبقة: PP، PC، ABS (متوفرة مواد بكر، مواد معاد تدويرها، مواد مملوءة ومواد معدلة)

تطبيق المنتج:

يستخدم على نطاق واسع في مجالات التعبئة والتغليف، والخدمات اللوجستية، والبناء، والإعلان، والبطانات الإلكترونية، والفواصل الصناعية، والبطانات الداخلية للأمتعة. تم تحسينه خصيصًا لمواد دعم صناعة الأمتعة، وتتميز ألواح قرص العسل PP/PC/ABS المنتجة بواسطة هذا الخط بوزن خفيف للغاية، وامتصاص ممتاز للصدمات، ومقاومة للضغط، ومتانة عالية، ومرونة جيدة. إنها مواد أساسية احترافية لجميع أنواع الملحقات الداخلية للأمتعة، بما في ذلك البطانة الداخلية للأمتعة ذات الهيكل الصلب، ولوحة الدعم الداخلية لحقائب السفر، والبطانة العازلة لحقائب مستحضرات التجميل، والبطانة المقاومة للصدمات لحقائب الأدوات، والبطانة المشكلة للأمتعة. يمكن للألواح أن تدعم شكل الأمتعة بفعالية، وتقاوم الضغط وأضرار الصدمات، وتقلل الوزن الإجمالي للأمتعة، وتحل مشاكل التشوه السهل ومقاومة الصدمات الضعيفة لمواد البطانة التقليدية للأمتعة.

1. تكوين الخط الكامل ومبدأ العمل

1.1 نظام تغذية تلقائي بالشفط

مزود بمنفاخ شفط، وقادوس تخزين المواد، وخط أنابيب نقل، ومستشعر مستوى المواد، وجهاز فلتر لإزالة الغبار. يحقق تغذية كمية تلقائية بالكامل لمواد PP و PC و ABS الخام. يبدأ النظام ويتوقف تلقائيًا وفقًا لمستوى المواد، مما يتجنب بفعالية تكسر المواد وتكتل المواد. يدعم النقل المختلط للماسترباتش، وحشو كربونات الكالسيوم، والمواد المضافة الوظيفية، مع تغذية مستقرة وتلوث غبار منخفض. النظام بأكمله مترابط مع المبثق الرئيسي لضمان عملية إنتاج متزامنة.

1.2 مبثق برغي مفرد SJ90 (المضيف الأساسي)

يعتمد قطر برغي Φ90 مم بنسبة طول إلى قطر 36:1. البرغي والأسطوانة مصنوعان من فولاذ سبائك 38CrMoAlA مع معالجة حرارية بالنيترة المتكاملة، مما يتميز بصلابة عالية ومقاومة للتآكل ومقاومة للتآكل. هيكل العادم المقسم يزيل بفعالية الرطوبة والشوائب المتطايرة في مواد PP و PC و ABS، مما يلغي عيوب الفقاعات والانهيار في لوح قرص العسل.

مزود بمحرك رئيسي بتحويل التردد بقوة 75 كيلو واط ومخفض تروس صلب عالي التحمل، مما يحقق خرج طاقة مستقر وموفر للطاقة. يتكيف نظام التحكم الدقيق في درجة الحرارة متعدد الأقسام مع متطلبات درجة حرارة التشكيل للمواد الخام المختلفة: 190-230 درجة مئوية لـ PP، 210-250 درجة مئوية لـ ABS، 240-285 درجة مئوية لـ PC، مع دقة التحكم في درجة الحرارة في حدود ±1 درجة مئوية.

متوافق مع مغير الشاشة الهيدروليكي بدون توقف ومضخة قياس الذوبان. يحقق مغير الشاشة استبدالًا سريعًا للشاشة دون إيقاف التشغيل لتصفية الشوائب في المواد المعاد تدويرها. تضخ مضخة الذوبان ضغط البثق بشكل مستقر، وتضمن تفريغًا موحدًا لصهيرات PP و PC و ABS، وتضمن سمك جدار ثابت لأضلاع شبكة قرص العسل.

مزود برأس بثق خاص متعدد الأغراض لقرص العسل. قناة التدفق الداخلية المحسنة تتكيف مع صهيرات PP منخفضة اللزوجة، و ABS متوسطة اللزوجة، و PC عالية اللزوجة. يمكن تشكيل هيكل قرص العسل المربع بثبات عن طريق الضبط الدقيق لمعلمات العملية، ويمكن تبديل مواصفات قرص العسل المختلفة بسرعة.

1.3 طاولة معايرة تبريد بالشفط بطول 3000 مم

يبلغ طول التبريد والتشكيل الفعال الإجمالي 3 أمتار، مع إطار من الصلب الكربوني مطلي بالرش ومنصة تشكيل من الفولاذ المقاوم للصدأ. تم تصميمه بكبائن شفط مستقلة مقسمة ونظام تبريد مياه دائري مغلق. بعد بثقها من رأس البثق، يتم امتصاص لوح قرص العسل عالي الحرارة بإحكام على سطح التشكيل من خلال ضغط الشفط السلبي، ويتم تبريده وتشكيله بسرعة وبشكل متساوٍ عن طريق المياه الدائرة.

يمكن تعديل درجة الشفط وتدفق دوران المياه بشكل مستقل في أقسام، مما يحل تمامًا مشاكل تشوه اللوح، وانهيار الشبكة، وعدم استواء السطح أثناء عملية تشكيل المواد المتعددة PP و PC و ABS. يضمن أن تجويف قرص العسل ممتلئ ومنتظم وثابت في الحجم.

1.4 آلة سحب بطول 1500 مم

يبلغ طول الإمساك والسحب الفعال 1.5 متر، ويعتمد هيكل إمساك مطاطي مزدوج الصف علوي وسفلي. يضمن المسار المطاطي العريض المقاوم للتآكل توزيعًا موحدًا للإجهاد على سطح اللوح دون سحق أو خدش هيكل قرص العسل. مزود بنظام تنظيم سرعة تحويل تردد مستقل، وتتم مزامنة سرعة التشغيل مع المبثق الرئيسي وآلة القطع.

فجوة المسارات العلوية والسفلية قابلة للتعديل كهربائيًا، مما يتكيف مع إنتاج ألواح قرص العسل ذات السماكات المتعددة. يوفر قوة سحب ثابتة ومستمرة لضمان سمك لوح موحد وسرعة خط إنتاج متسقة، وتجنب تمدد اللوح وتشوهه.

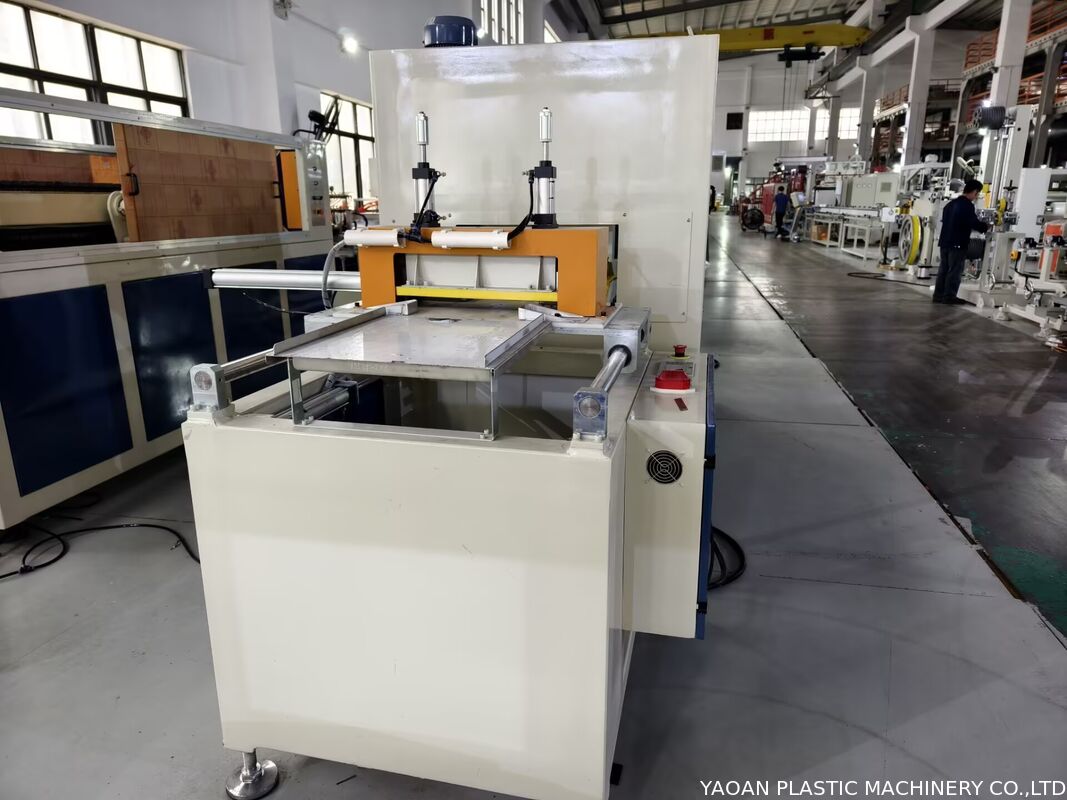

1.5 آلة قطع بالمنشار

تعتمد تقنية القطع المتابعة عالية السرعة، مما يحقق القطع الطائر عبر الإنترنت بدون توقف. مزود بشفرات تشذيب جانبية لإزالة النتوءات على جانبي اللوح تلقائيًا. يتم تعيين طول القطع بذكاء بواسطة PLC، مع خطأ دقة قطع في حدود ±1 مم.

وهي متوافقة مع متطلبات القطع لألواح قرص العسل PP و PC و ABS ذات السماكات والعرض المختلفة. قسم القطع مسطح وناعم بدون نتوءات. مزود برف تعليق بسيط، يمكن للألواح النهائية الانزلاق والتكديس تلقائيًا لسهولة التجميع.

2. المعلمات الفنية الإجمالية

• المواد المطبقة: PP، PC، ABS (مواد بكر/معاد تدويرها/مملوءة/معدلة)
• طراز المبثق الرئيسي: SJ90، L/D=28:1
• قوة المحرك الرئيسي: 55 كيلو واط (تحكم بتحويل التردد)
• قدرة الإنتاج: 80-150 كجم/ساعة
• مواصفات طاولة التبريد: طاولة معايرة تبريد مياه بالشفط بطول 3000 مم
• مواصفات السحب: آلة سحب بطول 1500 مم
• دقة القطع: ±1 مم
• نطاق سمك المنتج: 2-12 مم
• نظام التحكم: تحكم ربط مركزي PLC لكامل الخط، بدء وإيقاف بزر واحد

3. مزايا المعدات الأساسية

• توافق المواد المتعددة: خط واحد يدعم إنتاج ألواح قرص العسل PP و PC و ABS، مع تطبيق واسع واستخدام عالي للمعدات.
• جودة تشكيل مستقرة: تصميم محسّن للبرغي وقناة تدفق رأس البثق، متوافق مع نظام المعايرة بالشفط والسحب المتزامن، يضمن سطح لوح مسطح وهيكل قرص عسل منتظم.
• أتمتة عالية: التغذية التلقائية، والبثق بضغط ثابت، والسحب المتزامن، والقطع الدقيق بطول ثابت يحقق إنتاجًا مستمرًا وغير مراقب بكفاءة.
• فعالية التكلفة: يدعم المواد المعاد تدويرها والإنتاج عالي الحشو، مما يقلل تكاليف الإنتاج بفعالية؛ تصميم موفر للطاقة بتحويل التردد يقلل استهلاك الطاقة.

4. أجهزة مساعدة اختيارية

• وحدة تبريد صناعية مستقلة
• آلة تكديس تلقائية
• نظام تجفيف المواد (خاص لمعالجة مادة PC الخام)

�� اختيار YAOAN يعني قيمة تتجاوز المعدات نفسها

✅ إنتاج عالي الكفاءة: يتميز الخط بأكمله بأتمتة عالية، ولا يتطلب أي تدخل يدوي من التجفيف إلى القطع. يمكن تشغيله بشكل مستمر ومستقر على مدار الساعة طوال أيام الأسبوع، مما يزيد إنتاج الآلة الواحدة بأكثر من 20% مقارنة بالمعدات التقليدية.
✅ ضمان الجودة: تضمن سلسلة التحكم الصارمة في العملية أن نفاذية ضوء غطاء المصباح ≥88%، وتفاوتات الأبعاد الدقيقة، وخصائص ممتازة مضادة للاصفرار، مما يساعدك على اجتياز شهادات الجودة الصناعية بسهولة.
✅ تخصيص مرن: قادر على إنتاج أنابيب دائرية وأغطية مصابيح ذات أشكال خاصة أو أنابيب مخططة بأقطار تتراوح من Φ20 مم إلى Φ300 مم وسماكات من 0.5 مم إلى 5 مم، مما يلبي الاحتياجات المتنوعة في الإضاءة والسيارات ومواد البناء والمجالات الأخرى.
✅ خدمة ما بعد البيع خالية من القلق: نقدم دعمًا شاملاً بدءًا من تركيب المعدات وتشغيلها، وتدريب المشغلين، ودعم وصفات العمليات. يتوفر فريق خدمة ما بعد البيع ذو خبرة على مدار الساعة طوال أيام الأسبوع، مما يمنحك راحة البال.
من المواد الخام عالية الجودة إلى أغطية المصابيح الرائعة، يمكّن خط بثق أغطية مصابيح PC من YAOAN منتجاتك من إضاءة تطبيقات لا حصر لها بـحرفية دقيقة، وأداء موثوق، وإنتاج فعال.
اختر YAOAN، اختر الاحترافية والثقة!

التعبئة والشحن

ما هو نظام خدمتنا؟

لماذا تختار YAOAN MACHINERY؟
1. الاحتراف: YAOAN تصنع فقط آلات بثق البلاستيك منذ الثمانينيات، والخبرة الواسعة والفريق المحترف يضمنان مكانتنا الرائدة في صناعة آلات بثق البلاستيك.

2. الجودة: جودة المنتجات هي حجر الزاوية للتطور المستمر للمؤسسة، والسعي دائمًا للقيام بعمل أفضل، والجودة تأتي أولاً، والتطوير والابتكار مسؤولياتنا؛

3. التسليم: نقوم بتحسين إدارة المصنع، وتحسين تدفق الإنتاج لتقصير فترة الإنتاج لك إلى أقصى حد؛

4. التحكم في التكاليف: نبذل قصارى جهدنا لخفض تكاليف الإنتاج من خلال تحسين إدارتنا الداخلية، لضمان أن منتجاتنا تنافسية بما فيه الكفاية في السوق، ولتحقيق نسبة أداء إلى سعر أعلى لمنتجاتنا.

الأسئلة الشائعة
س1: ما هو ضمان الآلة؟
ج1: فترة ضمان آلتنا هي 12 شهرًا بعد تركيب الآلة بشكل جيد في مصنع المشتري؛

س2: ما هي الحزمة التي تستخدمها للآلة؟
ج2: طلاء الآلة بزيت مضاد للتآكل، ثم تغطيتها بفيلم بلاستيكي، ثم تعبئتها في صندوق خشبي أو تثبيتها على منصة خشبية حسب متطلبات العملاء، أو تحميلها في حاوية مع تغليف فيلم. بعد تثبيت جميع الآلات، سنستخدم عامل تجفيف للحفاظ على جفاف الحاوية من الداخل.

س3: هل لديك دليل تعليمات لإرشادنا إذا اشتريت الآلة؟
ج3: نعم، نوفر دليل مستخدم مفصل كمرجع لك. يرجى قراءته بعناية للإرشاد. إذا كانت هناك مشكلة لا تزال قائمة ولا يمكن حلها، يرجى الاتصال بنا، فنحن على استعداد لمساعدتك في أي وقت.

س4: ما هي خدمتك للعملاء في الخارج؟
ج4: نقدم خدمة مثالية في الخارج. سنرسل مهندسين إلى الخارج لتركيب الآلة وتشغيلها وتوجيه الإنتاج التجريبي، وكذلك تدريب عمال المشتري. ونحن على استعداد لتقديم الدعم الفني في أي وقت.
